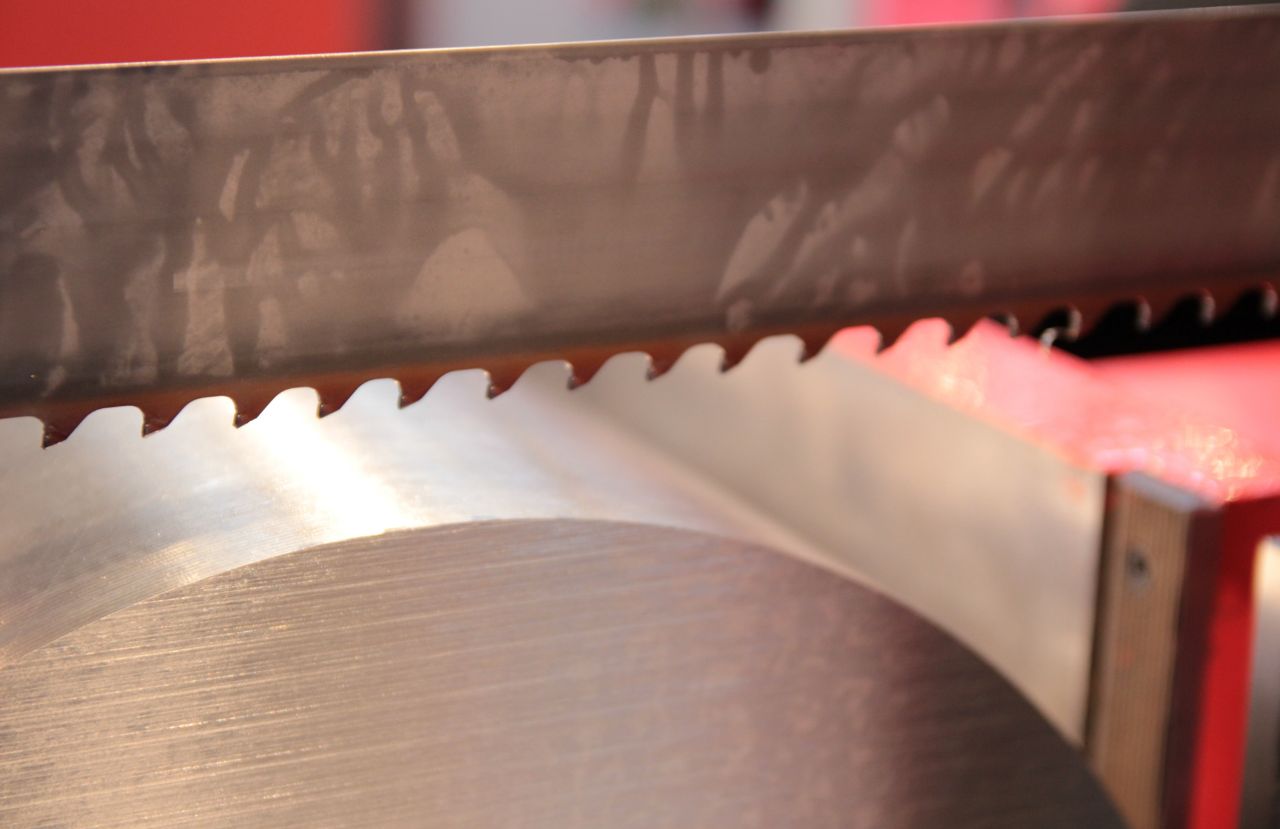

AMADA szalagfűrészlapok

Szalagfűrészlap választó

A szalagfűrészlap választó segítségével megtalálhatja az anyagminőséghez, a munkadarab geometriájához és a vágási mérethez leginkább illő keményfémlapkás vagy bimetál AMADA fűrészlapot.

Megnézem a választót Szakértői segítséget kérek

Gyors eligazodás

Hogyan segít a szalagfűrészlap választó?

Ez a szalagfűrészlap választó gyors áttekintést ad az AMADA kínálatáról. A megfelelő szalagfűrészlap kiválasztása közvetlenül befolyásolja a vágási időt, a felületi minőséget, a szerszám élettartamát és az egy darabra jutó költséget.

A táblázat első lépésként segít leszűkíteni a lehetőségeket. A végleges választásnál a gép típusa és állapota, a fogosztás, a szalagméret, a befogás, a hűtés és a kívánt teljesítmény is meghatározó.

Munkadarab alakja

Tömör anyag, profil, cső vagy kötegelt munkadarab más foggeometriát és terhelhetőséget kíván.

Anyagminőség

Szerkezeti acél, szerszámacél, rozsdamentes acél, nikkelötvözet vagy alumínium szerint szűkítse a választást.

Vágási méret

A táblázat a 100 mm alatti, a 100–400 mm közötti és a 400 mm feletti tartományokat külön kezeli.

Alkalmazási mátrix

AMADA szalagfűrészlap választó és alkalmazási mátrix

A szalagfűrészlap választó kivitel vagy terméknév szerint szűrhető. Az alkalmazási jelölés azt mutatja, hogy az adott fűrészlap az adott anyag- és mérettartományban javasolt, csak meghatározott feltételekkel használható, vagy nem ajánlott.

Mobilon húzza oldalra a táblázatot a további oszlopok megtekintéséhez.

Kivitel	Fűrészlap	Hengerelt acéltermék	Acélprofil	Kötegelt anyag	Szerkezeti és gépipari acélok, színesfémek^*			Hidegalakító, betétben edzhető és csapágyacélok			Melegalakító szerszámacélok és rozsdamentes acélok			Nikkel- és titánötvözetek			Alumínium- ötvözetek	Foganyag	Fogcsúcs- keménység	Jellemző felhasználás
Kivitel	Fűrészlap	Hengerelt acéltermék	Acélprofil	Kötegelt anyag	<100 mm	100–400 mm	>400 mm	<100 mm	100–400 mm	>400 mm	<100 mm	100–400 mm	>400 mm	<100 mm	100–400 mm	>400 mm	Alumínium- ötvözetek	Foganyag	Fogcsúcs- keménység	Jellemző felhasználás

Jelmagyarázat: ✓ Ajánlott alkalmazás ◐ Csak meghatározott feltételekkel – Nem javasolt

Miért fontos a fogcsúcs keménysége?

A biztonságos és hatékony forgácsoláshoz a fűrészfog csúcsának keményebbnek kell lennie a vágott anyagnál. Gyakorlati irányelvként legalább kétszeres keménységi különbséggel érdemes számolni.

Mit jelent a „feltételekkel használható” jelölés?

Az alkalmazás megfelelő gépbeállítás, szalagsebesség, előtolás, fogosztás, hűtés vagy speciális gépkialakítás mellett lehet eredményes. Ilyen esetben javasolt előzetes technológiai egyeztetés.

Szakmai útmutató

Szalagfűrészlap választó: a helyes döntés fő szempontjai

A szalagfűrészlap választó jó kiindulópont, de a tartósan gazdaságos vágáshoz az anyagminőséget, a munkadarab alakját, a befogási módot és a fűrészgép műszaki lehetőségeit együtt kell értékelni. Ugyanaz a fűrészlap eltérő eredményt adhat egy korszerű, merev CNC gépen és egy kisebb teljesítményű hagyományos berendezésen. A cél ezért nem egyszerűen egy használható termék, hanem a vágási feladathoz legjobban illeszkedő fűrészlap és technológiai beállítás megtalálása.

1. A munkadarab alakja és befogása

Tömör rúd, vastag falú cső, vékony profil, H-szelvény vagy kötegelt anyag vágásakor a fogakat eltérő terhelés éri. Tömör anyagnál hosszabb ideig sok fog dolgozik egyszerre, míg profilnál a fogak folyamatosan belépnek és kilépnek az anyagból. Ez ütőterhelést és fogkitörési kockázatot okozhat. A szalagfűrészlap választó külön kezeli a hengerelt termékeket, profilokat és kötegelt munkadarabokat, mert ezekhez eltérő foggeometria és fogháterősítés lehet ideális. Kötegvágásnál a munkadarabok biztos rögzítése is alapvető, mivel az elmozduló elemek könnyen károsíthatják a fogsort.

2. Anyagminőség és forgácsolhatóság

A szerkezeti acélok, szerszámacélok, rozsdamentes acélok, nikkelalapú ötvözetek és alumíniumötvözetek nemcsak keménységükben különböznek. Az alakíthatóság, a hővezetés, a szívósság és a forgácsképződés is meghatározza, milyen foganyag és bevonat szükséges. A szalagfűrészlap választó ezért az anyagcsoport mellett a keresztmetszeti méretet is figyelembe veszi. Rozsdamentes vagy hőálló ötvözeteknél nagyobb kopásállóság és gondosan megválasztott előtolás kellhet, alumíniumnál pedig a nagy forgácstér és a megfelelő szalagsebesség válhat döntővé.

3. Bimetál vagy keményfémlapkás kivitel?

A bimetál fűrészlap rugalmas hordozóanyagot és nagy keménységű gyorsacél fogsort egyesít. Sokoldalú választás általános műhelymunkákhoz, profilokhoz és többféle acélminőséghez. A keményfémlapkás fűrészlap nagyobb vágási teljesítményre, nehezebben forgácsolható anyagokra és nagy keresztmetszetekre is alkalmas lehet, ugyanakkor stabilabb gépszerkezetet és pontosabb beállítást igényel. A szalagfűrészlap választó keményfém és bimetál szűrője segít elkülöníteni a két termékcsoportot, de a végleges döntésnél a gép teljesítményét és a kívánt darabidőt is figyelembe kell venni.

4. Fogosztás, szalagsebesség és előtolás

A megfelelő termékcsalád kiválasztása után a fogosztást a vágásban részt vevő anyagszélesség alapján kell meghatározni. Túl durva fogazat esetén kevés fog viseli a terhelést, ami rezgést vagy fogtörést okozhat. Túl finom fogazatnál romlik a forgácskihordás, nő a hőterhelés, és a fogközök eltömődhetnek. A szalagsebesség és az előtolás egymással összefüggő paraméterek: együtt kell biztosítaniuk a szabályos forgácsképződést. A szalagfűrészlap választó megmutatja az alkalmazhatóságot, de a konkrét technológiai értékeket mindig a gép, az anyag és a szalagméret alapján kell beállítani.

5. Élettartam és egy vágásra jutó költség

A legalacsonyabb beszerzési ár nem feltétlenül jelenti a leggazdaságosabb megoldást. Érdemes figyelembe venni a vágási időt, a lapcsere miatti állásidőt, a felületi minőséget, a selejt kockázatát és az elérhető összes vágásszámot. Egy nagyobb teljesítményű fűrészlap magasabb ára rövidebb ciklusidővel és hosszabb használati idővel térülhet meg. A szalagfűrészlap választó leszűkíti a műszakilag megfelelő típusokat, az EPL-Tech szakértői pedig a konkrét gyártási adatok alapján segítenek összevetni a teljes költséget és a várható teljesítményt.

Kapcsolódó AMADA megoldások

EPL-Tech szakértői támogatás

Biztosra menne a választásnál?

A táblázat áttekintése után küldje el a fűrészgép típusát, a szükséges szalagméretet, a munkadarab anyagát és keresztmetszetét. Segítünk kiválasztani a megfelelő AMADA fűrészlapot és a kiinduló technológiai paramétereket.

Fűrészlap ajánlást kérek

Gyakran ismételt kérdések

Szalagfűrészlap választó – gyakori kérdések

Helyettesíti a szalagfűrészlap választó a technológiai egyeztetést?

Nem teljesen. A szalagfűrészlap választó az anyag, a munkadarab alakja és a mérettartomány alapján leszűkíti a megfelelő típusokat, de a gép állapota, a szalagméret, a hűtés és a kívánt teljesítmény további egyeztetést igényelhet.

Mikor érdemes AMADA keményfémlapkás szalagfűrészlapot választani?

Nagyobb termelékenységi igénynél, nehezen forgácsolható vagy nagy keresztmetszetű anyagoknál, illetve korszerű, merev és megfelelő teljesítményű fűrészgépen lehet különösen előnyös. A gazdaságosságot mindig a teljes vágási költség alapján célszerű vizsgálni.

Miben különbözik az AMADA bimetál és a keményfémlapkás fűrészlap?

A bimetál lap rugalmas hordozószalagot és gyorsacél foganyagot kombinál, ezért sokoldalú és jól terhelhető. A keményfémlapkás változat nagyobb vágási teljesítményre és speciális anyagokra alkalmas, de rendszerint pontosabb gépállapotot és beállítást igényel.

Mi alapján kell fogosztást választani?

A fogosztást elsősorban a vágásban egyszerre részt vevő anyagszélesség és a munkadarab geometriája határozza meg. Túl kevés fog ütést és fogtörést, túl sok fog rossz forgácskihordást és túlmelegedést okozhat.

Használható ugyanaz a fűrészlap tömör anyaghoz és profilhoz?

Bizonyos univerzális lapok igen, de a vékonyfalú profil és a tömör anyag fogterhelése eltérő. Sorozatgyártásban általában jobb eredményt ad az adott geometriára optimalizált fűrészlap.

Milyen adatok szükségesek egy pontos fűrészlap-ajánláshoz?

A fűrészgép típusa, a szalag mérete, a munkadarab anyagminősége és alakja, a vágási keresztmetszet, a kötegelés módja, a hűtés, a darabszám és a jelenlegi vágási paraméterek együtt adnak biztos kiindulási alapot.

^* A színesfémek közé itt elsősorban az alumínium és ötvözetei, valamint a réz és ötvözetei tartoznak. Egyes ötvözetek forgácsolhatósága jelentősen eltérhet, ezért külön egyeztetést igényelhetnek. A táblázat tájékoztató jellegű; a végleges választást a konkrét gép, munkadarab és üzemi körülmények alapján kell meghatározni.
